ติดตั้งตู้ MDB สำหรับโรงงาน ต้องพิจารณาอะไรบ้าง
การวางแผนเลือกซื้อและติดตั้งตู้ MDB สำหรับโรงงาน จำเป็นต้องวิเคราะห์องค์ประกอบรอบด้านเพื่อให้อุปกรณ์ทำงานได้อย่างเต็มประสิทธิภาพและคุ้มค่ากับการลงทุนมากที่สุด
- ขนาดและการรองรับโหลดไฟฟ้า (Load Capacity) ต้องประเมินการใช้กระแสไฟฟ้าในปัจจุบัน รวมถึงการขยายกำลังการผลิตหรือการเพิ่มเครื่องจักรในอนาคต เพื่อเลือกขนาดเบรกเกอร์เมนและพิกัดการทนกระแสของบัสบาร์ให้เหมาะสม
- สภาพแวดล้อมในพื้นที่ติดตั้ง โรงงานแต่ละประเภทมีสภาพแวดล้อมต่างกัน เช่น มีฝุ่น ความชื้น หรือสารเคมี จึงต้องเลือกระดับการป้องกันฝุ่นและน้ำ (IP Rating) ของตัวตู้ให้เหมาะกับพื้นที่ใช้งาน
- ความสะดวกในการบำรุงรักษา ออกแบบพื้นที่และการจัดวางอุปกรณ์ภายในให้ช่างเทคนิคสามารถเข้าตรวจเช็ก ทวนสอบ หรือซ่อมบำรุง (Preventive Maintenance) ได้อย่างรวดเร็วและปลอดภัย
- งบประมาณและการคุ้มค่าระยะยาว การเลือกร้านหรือผู้ให้บริการติดตั้งที่ไม่คุ้มค่า อาจแลกมาด้วยความเสี่ยงในการหยุดชะงักของไลน์การผลิต (Downtime) ซึ่งมีมูลค่าความเสียหายสูงกว่าค่าติดตั้งหลายเท่า
หลักเกณฑ์และมาตรฐานการติดตั้งตู้ MDB ที่ต้องปฏิบัติตาม
การติดตั้งตู้จ่ายไฟหลักในโรงงานอุตสาหกรรม ต้องเป็นไปตามเกณฑ์มาตรฐานทางวิศวกรรมไฟฟ้า เพื่อความปลอดภัยต่อชีวิตและทรัพย์สิน รวมถึงการผ่านการตรวจสอบจากหน่วยงานราชการและการไฟฟ้าฯ
- มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (EIT Standard) กำหนดโดยวิศวกรรมสถานแห่งประเทศไทย (วสท.) ซึ่งเป็นหลักเกณฑ์พื้นฐานที่ระบบไฟฟ้าในโรงงานต้องถือปฏิบัติตามอย่างเคร่งครัด
- มาตรฐาน IEC 61439 มาตรฐานสากลว่าด้วยการออกแบบและทดสอบตู้ประกอบสวิตช์เกียร์และคอนโทรลเกียร์แรงต่ำ ช่วยยืนยันว่าตู้ MDB มีความทนทานต่อกระแสไฟฟ้าลัดวงจรและแรงดันความร้อน
- ข้อกำหนดของการไฟฟ้าฯ (MEA / PEA) ข้อบังคับเฉพาะเกี่ยวกับการต่อเข้ากับระบบจำหน่ายของการไฟฟ้าฝ่ายนครหลวงหรือการไฟฟ้าส่วนภูมิภาค ทั้งในเรื่องจุดตัดไฟ พิกัดมิเตอร์ และระบบป้องกัน
5 ขั้นตอนมาตรฐานในการติดตั้งระบบตู้ MDB
การติดตั้งตู้ MDB อย่างมีระบบตามหลักวิศวกรรมไฟฟ้า ช่วยลดความเสี่ยงจากการทำงานผิดพลาด และยืดอายุการใช้งานของอุปกรณ์ภายในตู้
1. สำรวจและวางแผน (Survey & Planning)
วิเคราะห์โหลดกระแสไฟฟ้าของโรงงานอย่างละเอียด ออกแบบวงจรไฟฟ้าเดี่ยว (Single Line Diagram) พร้อมเลือกขนาดตู้ พิกัดเบรกเกอร์ และขนาดบัสบาร์ให้พอดีกับปริมาณการใช้งานจริงและรองรับโหลดส่วนเผื่อ
2. เตรียมพื้นที่ติดตั้ง (Area Preparation)
ตู้ MDB ต้องติดตั้งในห้องควบคุมไฟฟ้าเฉพาะ (Electrical Room) ที่มีความสะอาดและระบบระบายอากาศที่ดี โดยต้องเว้นระยะห่างด้านหลังและด้านข้างของตู้ อย่างน้อย 120 เซนติเมตร เพื่อให้ผู้ปฏิบัติงานและช่างเทคนิคลำเลียงอุปกรณ์ เข้าตรวจสอบ และบำรุงรักษาได้อย่างสะดวกและปลอดภัย
3. ติดตั้งระบบสายดิน (Grounding System)
เชื่อมต่อระบบสายดินให้ถูกต้องตามมาตรฐานการไฟฟ้า โดยวัดค่าความต้านทานดินให้ได้ตามเกณฑ์ที่กำหนด เพื่อป้องกันอันตรายจากไฟฟ้าลัดวงจร ไฟรั่ว และช่วยให้อุปกรณ์ป้องกันทำงานได้แม่นยำ
4. เดินสายไฟและประกอบอุปกรณ์ (Wiring & Assembly)
จัดระเบียบสายไฟและสายเมนภายในตู้ด้วยรางไวร์ดักท์ (Wire Duct) อย่างเป็นหมวดหมู่ เดินสายเข้ากับตัวเมนเบรกเกอร์ ขั้วต่อ และบัสบาร์อย่างแน่นหนา พร้อมขันกะระยะแรงบิด (Torque) ตามสเปกของอุปกรณ์
5. ตรวจสอบและทดสอบระบบ (Testing & Commissioning)
ตรวจสอบความถูกต้องของสายไฟ วัดค่าความต้านทานฉนวน (Insulation Resistance Test) ค่าแรงดัน และทดสอบการทำงานของฟังก์ชันการทริปในทุกวงจร (Functional Test) ก่อนจ่ายไฟจริงเข้าสู่ระบบโรงงาน

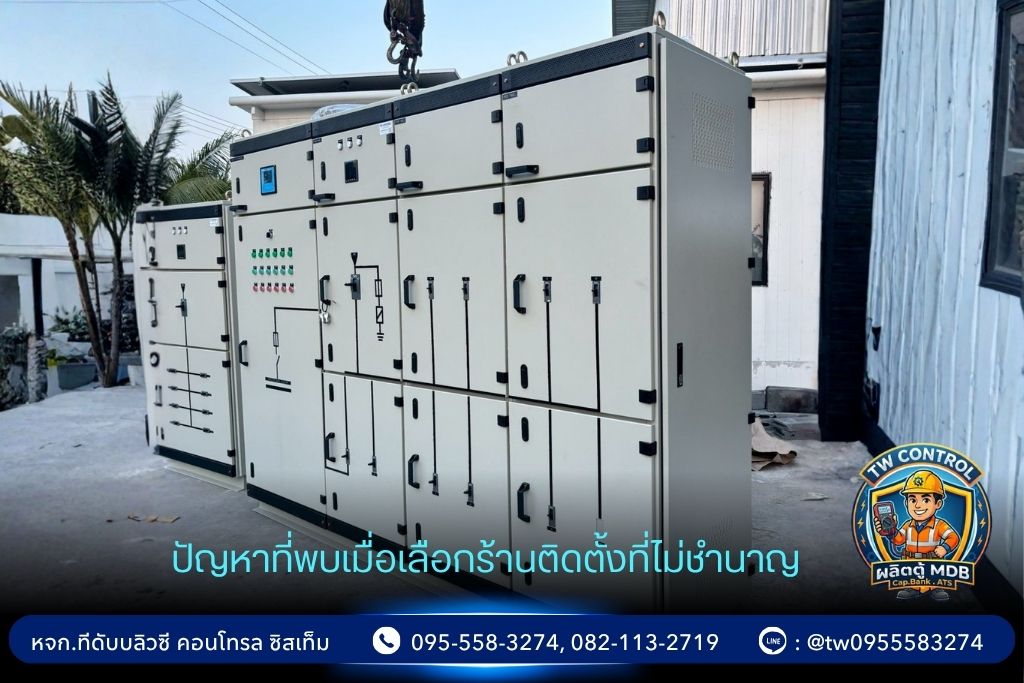

ปัญหาที่พบเมื่อเลือกร้านติดตั้งที่ไม่ชำนาญ
การเลือกผู้รับเหมาหรือร้านติดตั้งที่ขาดประสบการณ์และไม่เข้าใจหลักวิศวกรรมโรงงานอย่างแท้จริง มักนำมาซึ่งปัญหาใหญ่ตามมาในภายหลัง:
- ปัญหาความร้อนสะสมและไฟลัดวงจร เกิดจากการคำนวณขนาดบัสบาร์หรือสายไฟผิดพลาด รวมถึงการขันเข้าสายไม่แน่นพอ จนเกิดความร้อนสูงในจุดเชื่อมต่อ (Hotspot) ส่งผลให้อุปกรณ์ไหม้ชำรุด
- ระบบตัดไฟผิดพลาด (Nuisance Tripping) การเลือกพิกัดเบรกเกอร์ไม่สอดคล้องกับลักษณะโหลดของเครื่องจักร ทำให้ตู้ทริปตัดไฟเองบ่อยครั้งโดยไม่จำเป็น
- อันตรายจากสายดินไม่ได้มาตรฐาน หากระบบ Grounding ไม่สมบูรณ์ เมื่อเกิดไฟรั่ว อุปกรณ์จะไม่ตัดไฟ สร้างอันตรายร้ายแรงต่อผู้ปฏิบัติงานในโรงงาน
- เสียเวลาและงบประมาณในการแก้ไข งานติดตั้งที่ไม่เป็นระบบ ขาดเอกสาร Single Line Diagram ที่ถูกต้อง ทำให้ช่างเทคนิคแก้ไขงานยากเมื่อเกิดเหตุฉุกเฉิน และต้องเสียค่าใช้จ่ายปรับปรุงซ้ำซ้อน
เลือกติดตั้งตู้ MDB อย่างเหมาะสม เพื่อความพร้อมของระบบไฟฟ้าในโรงงาน
การ ติดตั้งตู้ MDB เป็นงานที่ควรเริ่มต้นจากการวิเคราะห์ระบบ ไม่ใช่การเลือกตู้จากขนาดหรือราคาเพียงอย่างเดียว การคำนวณโหลด การเลือกเบรกเกอร์และบัสบาร์ การจัดเตรียมพื้นที่ ระบบสายดิน การเดินสาย และการทดสอบก่อนจ่ายไฟ ล้วนเป็นรายละเอียดที่มีผลต่อความปลอดภัยและประสิทธิภาพของโรงงาน
สำหรับโรงงานที่กำลังวางแผนติดตั้งหรือปรับปรุงระบบไฟฟ้า การมีผู้ให้บริการที่สามารถให้คำแนะนำและดำเนินงานติดตั้งอย่างเป็นระบบจะช่วยลดความกังวลและช่วยให้การวางแผนระบบมีความเหมาะสมกับการใช้งานจริง
TW CONTROL รับติดตั้งตู้ MDB พร้อมให้คำแนะนำสำหรับผู้ประกอบการที่ต้องการวางแผนระบบไฟฟ้าให้เหมาะสมกับลักษณะการใช้งานของโรงงาน ตั้งแต่การพิจารณาความต้องการ การเลือกอุปกรณ์ ไปจนถึงขั้นตอนการติดตั้งและตรวจสอบระบบ เพื่อให้ระบบไฟฟ้ามีความพร้อมสำหรับการใช้งานและการดูแลรักษาในระยะยาว
