ตู้สวิทซ์บอร์ด หรือ ตู้ MDB เป็นแผงจ่ายไฟฟ้าที่มีขนาดใหญ่ มีหลากหลายแบบให้เลือกใช้ตามความเหมาะสมทั้งขนาดเล็กไปถึงขนาดใหญ่ ใช้งานง่าย สะดวก และรับประกันการใช้งานนิยมใช้ในอาคารกลางถึงขนาดใหญ่และโรงงานอุตสาหกรรมที่มีการใช้ไฟเป็นจำนวนมาก

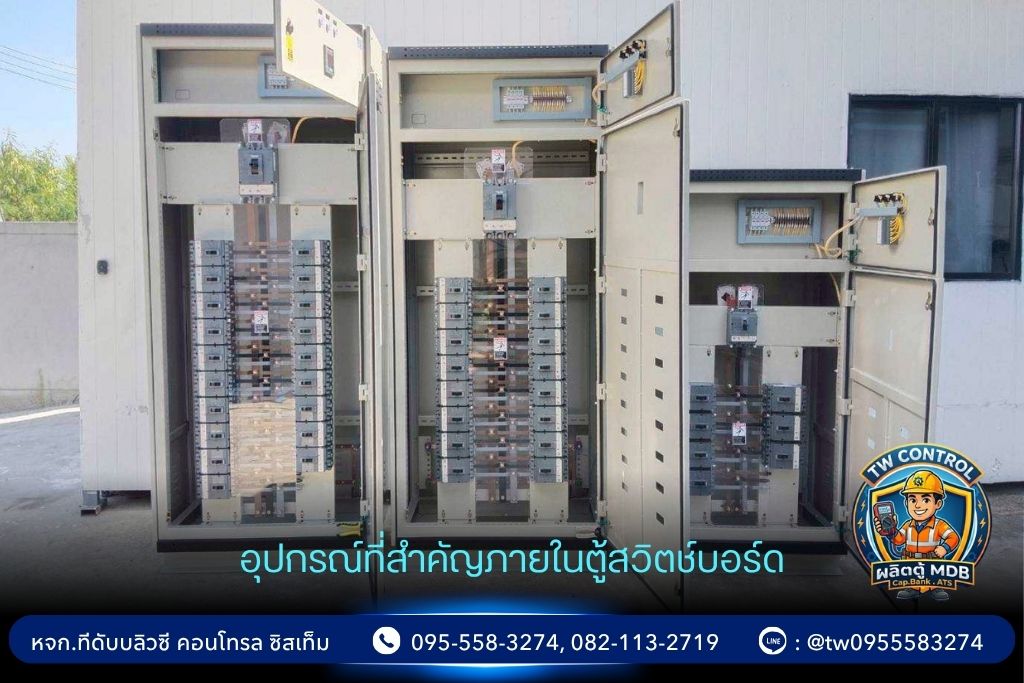

อุปกรณ์ที่สำคัญภายในตู้สวิตช์บอร์ด
1. โครงตู้สวิตช์บอร์ด (Enclosure)
โครงตู้คือปราการด่านแรกที่ปกป้องอุปกรณ์ภายใน ทำจากเหล็กแผ่นคุณภาพสูงที่มีความแข็งแรงทนทาน ออกแบบมาเพื่อยึดอุปกรณ์ไฟฟ้าทั้งหมดไว้ด้วยกัน และป้องกันอันตรายจากภายนอก รวมถึงป้องกันฝุ่นและน้ำตามที่เหมาะสมกับสภาพแวดล้อมนั้นๆ
2. เมนเบรกเกอร์ (Main Breaker)
อุปกรณ์ตัดตอนไฟฟ้าตัวหลักที่ทำหน้าที่ควบคุมการจ่ายไฟทั้งหมดของตู้ โดยทั่วไปมักใช้เบรกเกอร์ประเภท
- Air Circuit Breaker (ACB) สำหรับระบบที่ต้องการพิกัดกระแสสูง
- Molded Case Circuit Breaker (MCCB) สำหรับระบบขนาดกลางถึงใหญ่
3. เบรกเกอร์ย่อย (Branch Breakers)
ทำหน้าที่รับไฟต่อจากบัสบาร์เพื่อจ่ายไปยังตู้ย่อย หรือโหลดเฉพาะจุด มีทั้งรูปแบบ MCCB และ MCB ขึ้นอยู่กับขนาดของกระแสไฟฟ้าที่ต้องการควบคุม เพื่อแยกการทำงานของวงจรไฟฟ้าออกจากกันอย่างเป็นสัดส่วน
4. บัสบาร์ (Busbar)
ตัวนำไฟฟ้าที่ทำจาก ทองแดงหรืออลูมิเนียม มีลักษณะเป็นแท่งโลหะที่สามารถนำไฟฟ้าได้สูง หน้าที่ของบัสบาร์คือการเชื่อมต่อและกระจายกระแสไฟฟ้าจากเมนเบรกเกอร์ไปยังเบรกเกอร์ย่อยตัวต่างๆ ได้อย่างทั่วถึงและปลอดภัย
5. อุปกรณ์วัดไฟฟ้า (Meter)
เพื่อการตรวจสอบสถานะการใช้ไฟฟ้าอย่างแม่นยำ ภายในตู้จะติดตั้ง Digital Meter หรือ Analog Meter สำหรับแสดงค่าพารามิเตอร์ต่างๆ เช่น
- แรงดันไฟฟ้า (Voltage – V)
- กระแสไฟฟ้า (Current – A)
- ความถี่ (Frequency – Hz)
- กำลังไฟฟ้า (Power – kW)
ปัจจุบันนิยมใช้ Digital Meter มากขึ้น เพราะสามารถแสดงข้อมูลได้ละเอียดและเชื่อมต่อระบบ Monitoring ได้
6. อุปกรณ์ป้องกันและควบคุม (Protection & Control Devices)
ส่วนนี้เปรียบเสมือนระบบรักษาความปลอดภัยอัจฉริยะ ประกอบด้วย
- Surge Protection Device (SPD) ป้องกันความเสียหายจากแรงดันไฟฟ้ากระชาก เช่น ฟ้าผ่า
- Current Transformer (CT) CT หรือ หม้อแปลงกระแส ใช้สำหรับลดค่ากระแสไฟฟ้าให้อยู่ในระดับที่มิเตอร์หรืออุปกรณ์วัดสามารถอ่านค่าได้อย่างปลอดภัยนิยมใช้งานร่วมกับ Digital Meter,Power Meter และระบบ Energy Monitoring เพื่อช่วยวิเคราะห์การใช้พลังงานและตรวจสอบโหลดไฟฟ้าได้อย่างแม่นยำ
- Indicator Lights ไฟสัญญาณแสดงสถานะการทำงาน เช่น ไฟเข้า, ไฟออก, หรือสถานะขัดข้อง ช่วยให้ผู้ดูแลระบบสามารถตรวจสอบการทำงานของตู้ MDB ได้สะดวกมากขึ้น
7. ระบบสายดินและนิวทรัล (Ground & Neutral Busbar)
ส่วนประกอบที่ขาดไม่ได้เพื่อความปลอดภัยตามมาตรฐานวิศวกรรม โดย ระบบสายดิน จะทำหน้าที่นำกระแสไฟฟ้ารั่วลงดิน เพื่อป้องกันอันตรายต่อผู้ใช้งานและป้องกันการเกิดอัคคีภัยจากไฟฟ้าลัดวงจร
อุปกรณ์ประกอบอื่นๆ (Accessories) เพื่อประสิทธิภาพสูงสุด
นอกจากอุปกรณ์หลักแล้ว ตู้ MDB ที่สมบูรณ์ควรมีระบบสนับสนุน เช่น
- พัดลมระบายความร้อน ช่วยลดอุณหภูมิสะสมภายในตู้ ยืดอายุการใช้งานอุปกรณ์
- รางสายไฟและ Terminal Blocks เพื่อความเป็นระเบียบในการจัดเรียงสายไฟ ง่ายต่อการซ่อมบำรุงในอนาคต
บทสรุป
ตู้ MDB เป็นศูนย์กลางสำคัญของระบบไฟฟ้า โดยภายในประกอบด้วยอุปกรณ์หลักหลายส่วน เช่น โครงตู้สวิตช์บอร์ด เมนเบรกเกอร์ เบรกเกอร์ย่อย บัสบาร์ มิเตอร์วัดไฟฟ้า ระบบป้องกันไฟกระชาก (SPD) หม้อแปลงกระแส (CT) ระบบสายดิน รวมถึงอุปกรณ์ควบคุมและระบายความร้อนต่าง ๆ ซึ่งทั้งหมดทำงานร่วมกันเพื่อช่วยควบคุม กระจาย และจัดกนระบบไฟฟ้า ทำงานได้อย่างมีประสิทธิภาพและมีความปลอดภัยที่สุด
