โรงงานผลิตตู้ MDB มาตรฐานมีขั้นตอนอย่างไร เบื้องหลังระบบไฟฟ้าความปลอดภัยสูงสำหรับองค์กร

การผลิตตู้ MDB (Main Distribution Board) หรือตู้ควบคุมไฟฟ้าหลัก ไม่ใช่แค่การนำเหล็กมาพับเป็นกล่อง แต่เป็นงานวิศวกรรมที่ต้องอาศัยทั้งความแม่นยำทางกลและความเชี่ยวชาญด้านไฟฟ้า เพื่อให้รองรับกระแสไฟปริมาณมากได้อย่างปลอดภัยตลอดอายุการใช้งานครับ

เพื่อให้เห็นภาพกระบวนการทั้งหมดชัดเจนยิ่งขึ้น สามารถแบ่งขั้นตอนการผลิตตั้งแต่เริ่มต้นจนถึงตู้พร้อมใช้งานได้ตามลำดับดังนี้

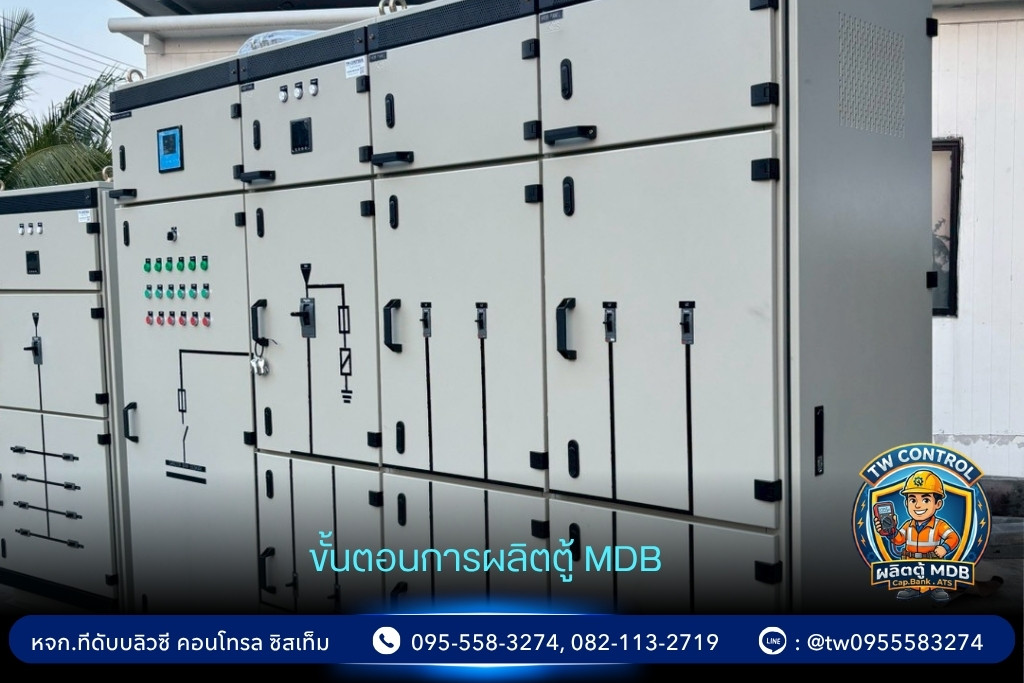

ขั้นตอนการผลิตตู้ MDB (Manufacturing Process)

1. วิเคราะห์ความต้องการ & ออกแบบทางวิศวกรรม Engineering & Design Phase

• รวบรวมข้อมูล สอบถามขนาดระบบไฟฟ้า (Current Rating), ค่ากระแสลัดวงจร (Short Circuit Rating), แรงดันไฟฟ้า และจำนวนวงจรย่อย
• เขียนแบบ วิศวกรออกแบบ Single Line Diagram (SLD) วางตำแหน่ง Main Breaker, Sub Breaker, Busbar และมิเตอร์วัดค่าต่างๆ
• คำนวณโครงสร้าง กำหนดขนาดตู้ การระบายความร้อน และเลือกระดับการป้องกันฝุ่นและน้ำ (IP Rating) ให้เหมาะกับพื้นที่ติดตั้ง

2. แปรรูปแผ่นเหล็ก (Sheet Metal Fabrication)Cutting, Punching & Bending

• การตัดและเจาะ (Cutting & Punching) ใช้เครื่อง CNC Laser หรือ Turret Punching ตัดแผ่นเหล็ก ส่วนใหญ่ใช้เหล็ก EG หรือ GI และเจาะรูสำหรับยึดอุปกรณ์ตามแบบความแม่นยำสูง
• การพับขึ้นรูป (Bending) นำแผ่นเหล็กเข้าเครื่อง CNC Press Brake พับเก็บขอบและทำมุมโครงสร้าง เช่น มุม 45° หรือ 90° เพื่อให้โครงตู้มีความแข็งแรง ไม่บิดงอ

3. ทำสีและเคลือบผิวโครงสร้าง Surface Treatment & Powder Coating

• ล้างทำความสะอาด ผ่านกระบวนการล้างคราบน้ำมันและชุบฟอสเฟตป้องกันการเกิดสนิม
• พ่นสีฝุ่น (Powder Coating) พ่นสีฝุ่นความหนาตามมาตรฐาน และนำเข้าอบด้วยความร้อนประมาณ 180-200°C เพื่อให้เนื้อสีติดแน่น ทนทานต่อการกัดกร่อนและการรอยขีดข่วน

4. ประกอบโครงตู้และเข้าสายบัสบาร์ Mechanical Assembly & Busbar Fabrication

• ประกอบตัวตู้ ประกอบแผงข้าง ประตู บานพับ และซีลยางกันฝุ่นเข้าด้วยกัน
• ดัดแปรรูปบัสบาร์ (Busbar Fabrication) ดัดและตัดทองแดง (Copper Busbar) หรืออลูมิเนียม พร้อมใส่ท่อหดชุบฉนวน (Heat Shrink Tubing) หรือชุบนิเกิล/ดีบุกที่จุดเชื่อมต่อ เพื่อป้องกันไฟรั่วและลดความต้านทาน

5. ติดตั้งอุปกรณ์ไฟฟ้าและเดินสายสัญญาณElectrical Component Installation & Wiring

• ติดตั้งอุปกรณ์หลัก ยึด Main Breaker, Breaker ย่อย, CT/PT และมิเตอร์เข้ากับโครงตู้
• เดินสายไฟควบคุม (Control Wiring) เข้าสายไฟสัญญาณ สายไฟเลี้ยงวงจรควบคุม พร้อมใส่ Marker ระบุหมายเลขสายไฟตามแบบวงจร เพื่อให้ง่ายต่อการซ่อมบำรุง

6. ตรวจสอบคุณภาพและทดสอบการทำงานTesting & Quality Assurance

• Visual Check ตรวจเช็กความแน่นหนาของน๊อตขันบัสบาร์ (ใช้ Torque Wrench) และความเรียบร้อยของสี
• Electrical Test ทดสอบความต้านทานฉนวน (Insulation Resistance Test), ทดสอบแรงดันไฟฟ้าดันสูง (Hi-Pot Test) และทดสอบการทำงานของวงจรควบคุม (Function Test) ให้ตรงตามมาตรฐาน IEC/TIS

ข้อสังเกตสำคัญ จุดที่มักถูกมองข้ามที่สุดในการผลิตตู้ MDB คือ การขันแน่นของจุดต่อบัสบาร์ (Torque Control) และ การคำนวณระยะห่างระหว่างเฟส (Clearance & Creepage Distance) เพราะหากจุดเชื่อมต่อไม่แน่นพอ จะเกิดความร้อนสะสมขณะใช้งานจริงจนทำให้ตู้เกิดการลัดวงจรได้

ปัจจัยที่ควรพิจารณาเมื่อเลือกโรงงานผลิตตู้ MDB

การเลือกโรงงานผลิตตู้ MDB ที่เหมาะสมมีผลโดยตรงต่อความปลอดภัยและความคุ้มค่าในระยะยาว ปัจจัยที่ควรพิจารณา ได้แก่

1. ประสบการณ์และผลงานที่ผ่านมา โรงงานที่มีประสบการณ์ผลิตตู้ MDB ให้กับโครงการหลากหลายประเภท ย่อมมีความเข้าใจในรายละเอียดเชิงเทคนิคมากกว่า
2. มาตรฐานที่ได้รับการรับรอง เช่น มอก. หรือ IEC ซึ่งเป็นเครื่องยืนยันว่าผ่านกระบวนการผลิตและทดสอบตามเกณฑ์สากล
3. ทีมวิศวกรที่มีความเชี่ยวชาญ สามารถให้คำปรึกษาด้านการออกแบบและแก้ไขปัญหาเฉพาะหน้าได้
4. บริการหลังการขาย เช่น การรับประกัน การบำรุงรักษา และการสนับสนุนทางเทคนิคหลังการติดตั้ง

สรุป

การผลิตตู้ MDB เป็นกระบวนการที่ต้องอาศัยทั้งความรู้ทางวิศวกรรมไฟฟ้า เครื่องจักรที่มีความแม่นยำ และระบบควบคุมคุณภาพที่เข้มงวดในทุกขั้นตอน ตั้งแต่การออกแบบ การขึ้นรูปโครงสร้าง การติดตั้งบัสบาร์และอุปกรณ์ไฟฟ้า ไปจนถึงการทดสอบและขนส่ง การเลือกโรงงานที่มีมาตรฐานและประสบการณ์จึงเป็นสิ่งสำคัญ เพื่อให้ได้ตู้ MDB ที่มีคุณภาพ ปลอดภัย และสามารถใช้งานได้อย่างยาวนาน ซึ่งจะช่วยลดความเสี่ยงด้านระบบไฟฟ้าและสร้างความมั่นใจให้กับผู้ใช้งานในระยะยาว
